■強度が必要な箇所にはドブメッキ鋼材を使用
■パイプ部のボルトにはステンレスボルトを使用
※パネル及びシートはオプション品となります
ページを印刷する
製品画像は、印刷希望の画像を
クリック選択で印刷されます

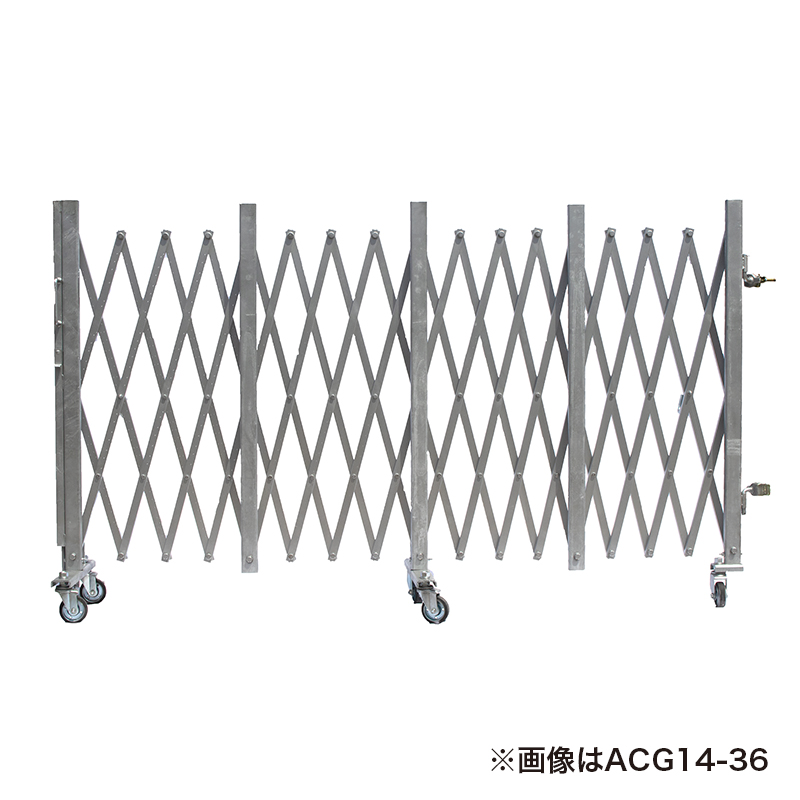

ACG14-45
- 安全柵
説明書・点検シート
バリエーション
- 高さ／全幅／有効開口幅／たたみ幅(ｍｍ)
- 1400／3690／3072／618
- 1400／4590／3840／750
- 2000／3690／3200／490
- 2000／4590／4000／590
製品仕様
ACG14-45
仕様表を見る
| 型式 | パネル取付け可能枚数 | 寸法mm | 質量㎏ | 価格 | |||
|---|---|---|---|---|---|---|---|
| 高さ | 全幅 | 有効開口幅 | たたみ幅 | ||||
| ACG14-36 | × | 1400 | 3690 | 3072 | 618 | 50 | オープン |
| ACG14-45 | × | 1400 | 4590 | 3840 | 750 | 65 | オープン |
| ACG20-36 | 4 | 2000 | 3690 | 3200 | 490 | 65 | オープン |
| ACG20-45 | 5 | 2000 | 4590 | 4000 | 590 | 80 | オープン |
※表中質量はパネルの質量を含みません（パネルは1枚あたり8.2kgです）
※運賃別途
特長
パネルやシートの取り付けが可能
-

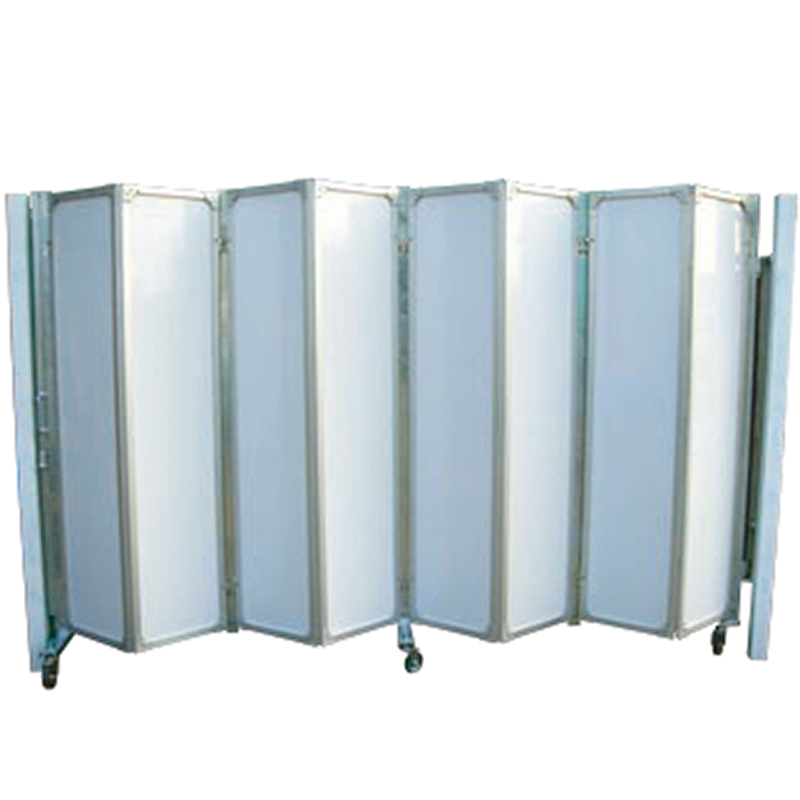

パネル取付例 ※H=2000㎜のみ取付け可能 -

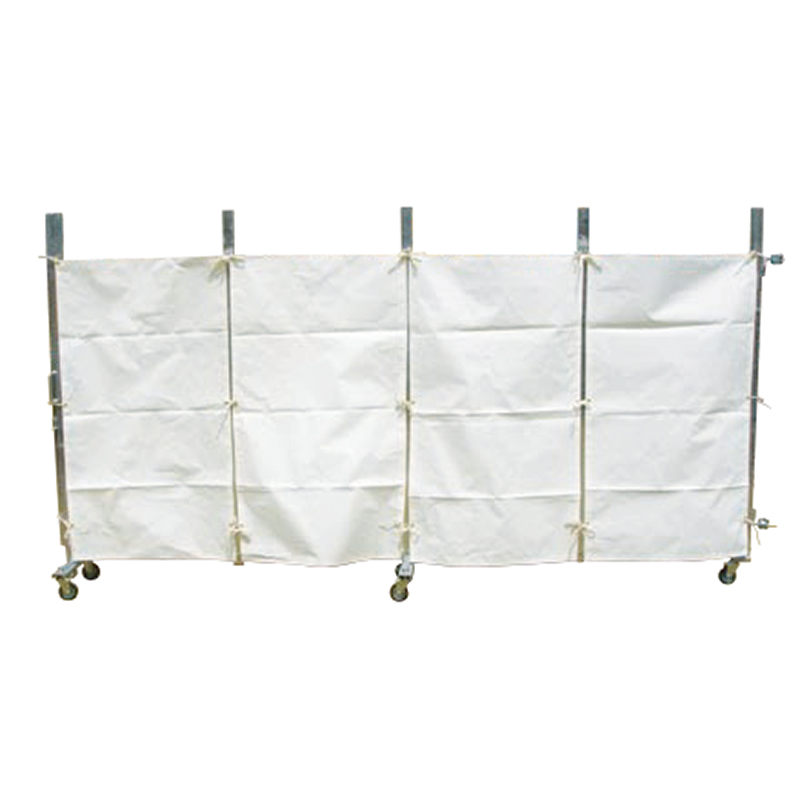

シート取付例 -

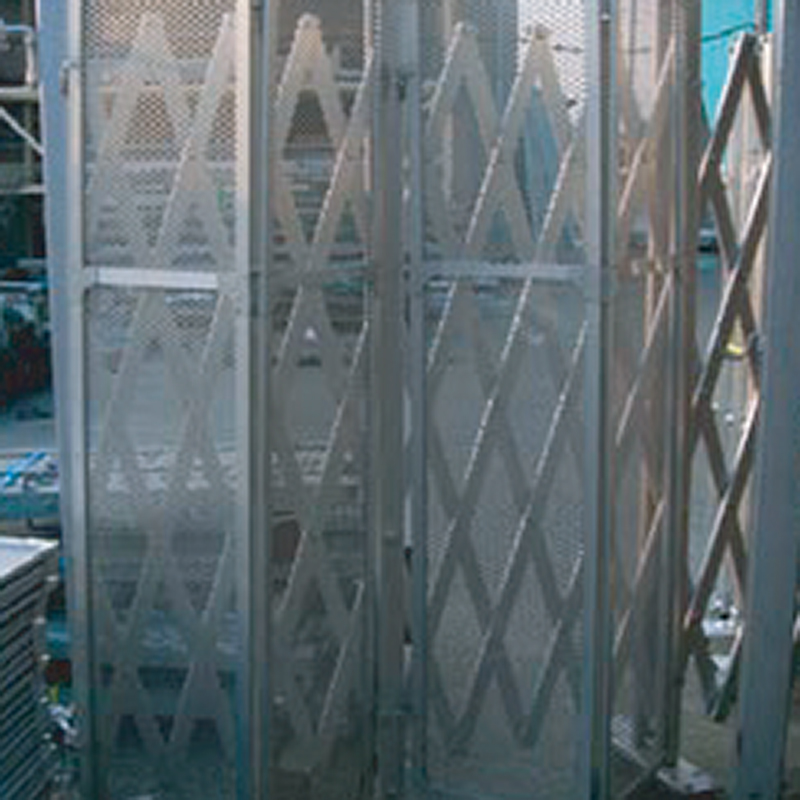

パンチングパネル使用例 -
