■強度が必要な箇所にはドブメッキ鋼材を使用
■パイプ部のボルトにはステンレスボルトを使用
※パネル及びシートはオプション品となります
ページを印刷する

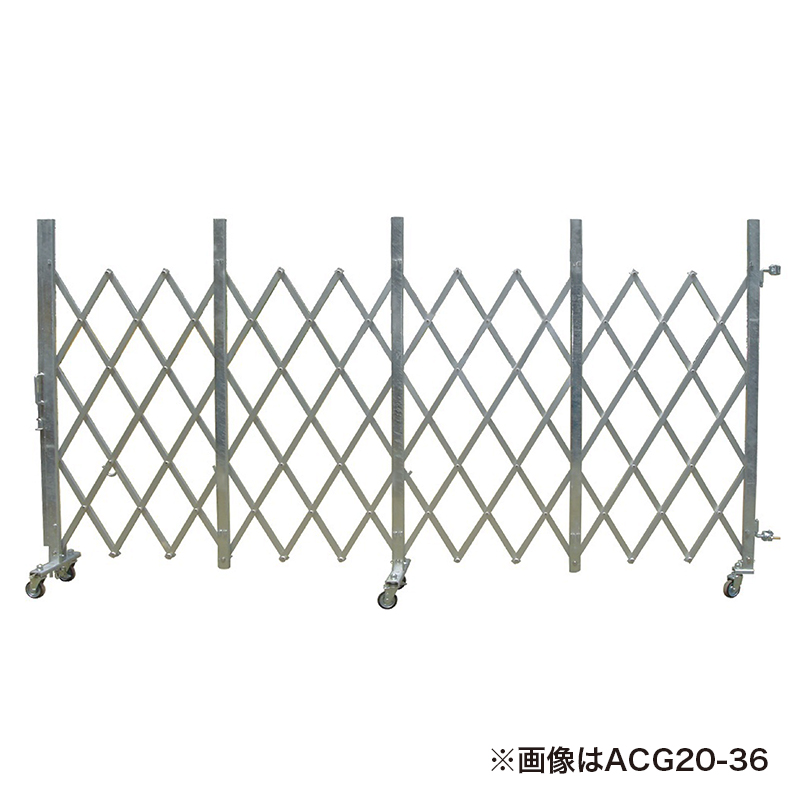

ACG20-45
- 安全柵
説明書・点検シート
バリエーション
- 高さ／全幅／有効開口幅／たたみ幅
- 1400／3650／2990／610
- 1400／4550／3790／710
- 2000／3600／3070／530
- 2000／4500／3870／630
製品仕様
ACG20-45
仕様表を見る
| 型式 | パネル取付け可能枚数 | 寸法mm | 質量㎏ | 価格 | |||
|---|---|---|---|---|---|---|---|
| 高さ | 全幅 | 有効開口幅 | たたみ幅 | ||||
| ACG14-36 | × | 1400 | 3650 | 2990 | 610 | 50 | オープン |
| ACG14-45 | × | 1400 | 4550 | 3790 | 710 | 65 | オープン |
| ACG20-36 | 4 | 2000 | 3600 | 3070 | 530 | 65 | オープン |
| ACG20-45 | 5 | 2000 | 4500 | 3870 | 630 | 80 | オープン |
※表中質量はパネルの質量を含みません（パネルは1枚あたり8.2kgです）
※運賃別途
特長
パネルやシートの取り付けが可能
-
パネル取付例 ※H=2000㎜のみ取付け可能 -
シート取付例 -
パンチングパネル使用例 -
